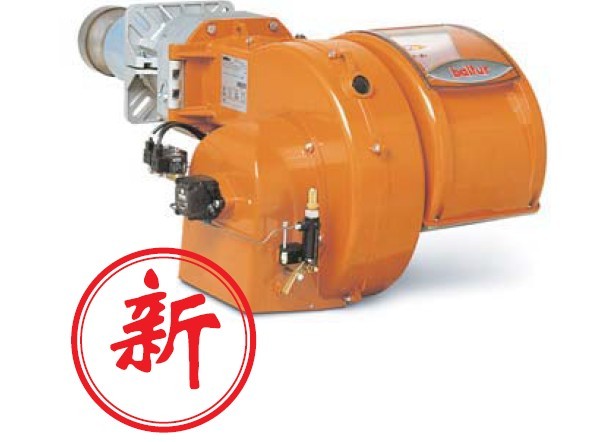

系列 TBL P系列
主要型号有 TBL45P TBL60P TBL85P TBL105P TBL130P TBL160P TBL210P
技术和功能特点
- 轻油燃烧器.
- 轻油燃烧器.
- 两段火运行 （高 / 低火焰）。
- 两段火运行 （大 / 小火）。
- 能适应任何类型的燃烧室。
- 能适应任何类型的燃烧室.
- 高通风效率，低能耗，低噪声.
- 机械式压力雾化.
- 机械式压力雾化。
- 通过调节燃烧空气和燃烧头，可以获得最佳的燃烧参数。
- 燃烬气体在燃烧头的再循环可以获得很低氮氧化物的排放(Nox)（BTG 15 ME 达到欧洲标准EN276， Class II，和BTG 20 ME 达到欧洲标准EN676， Class III ）.
TBL 45 - 60 P
TBL 45 - 60 P
- 无须把燃烧器从锅炉上拆下，就可直接取下雾化装置，从而可以方便的进行维修保养。
- 无须把燃烧器从锅炉上拆下，就可直接取下雾化装置，从而可以方便的进行维修保养。
- 通过液压调节器来实现1段火/2段火空气流量调节.
- 配有一个4孔接头和一个7孔联接器，一个法兰和一个用于用于锅炉紧固的隔热密封，2根软管和2个喷嘴。
TBL 85 - 105 - 130 - 160 - 210 P
TBL 85 - 105 - 130 - 160 - 210 P
- 可以从两边开启的铰链是维护变得轻松，允许移出雾化单元而无须把燃烧器从锅炉拔出。
- 轻质铝合金压铸电控盘，通过4和7孔插头联接，防护等级IP55.
- 在DACA版本和TBL210P中带有暂停时风门关闭以减少炉内热量损失的装置.
- 配有一个4孔接头和一个7孔联接器，一个法兰和一个用于用于锅炉紧固的隔热密封，2根软管，1个在线过滤器和2个喷嘴，一个4孔和7孔连接器.
- 配有一个法兰和一个用于用于锅炉紧固的隔热密封，2根软管，1个在线过滤器和1个或者2个喷嘴。
设计特点
- 轻质铝合金风机部件。
- 轻质铝合金风机部件。
- 与各种锅炉法兰配对的滑动法兰，可以调整燃烧器伸入锅炉的位置。
- 与各种锅炉法兰配对的滑动法兰，可以调整燃烧器伸入锅炉的位置。
- 带有不锈钢喷嘴和火焰扩散盘的钢质可调节燃烧头。
- 带有不锈钢喷嘴和钢制火焰扩散盘可调节燃烧头。
- 吸音材料制成的用来降级风机噪声的装置。（DACA版本）.
- 带压力调节器，燃料截止阀和安全阀的齿轮泵。
- 带调压器，燃料截止阀和安全阀的齿轮泵.
- 符合欧洲EN230标准的燃烧器自动控制装置和指令设备。
- 符合欧洲EN230标准的燃烧器自动控制装置和指令设备。
- 光电阻检测火焰。
- 光敏电阻检测火焰。
- 为燃烧器电气和恒温控制器提供7孔的联接出口，为第二段控制提供4孔联接出口。
- 7孔插头输出用于燃烧器电气和温控器连接，4孔插头输出用于2段火控制.
- 电气保护等级 IP40，DACA版本防护等级 IP44.
TBL 45 - 60 P
TBL 45 - 60 P
- 高性能离心式风机。
- 高性能离心式风机。
- 带有流量调节装置的助燃空气进口.
- 带流量调节装置的燃烧空气进口。
- TBL45使用单相电动马达，TBL 60 使用三相电动马达驱动风机和油泵.
TBL 85 - 105 - 130 - 160 - 210 P
TBL 85 - 105 - 130 - 160 - 210 P
- 轻质压铸铝合金，高性能离心式风机.
- 带有流量调节装置的助燃空气进口.
- 火检.
- 三相电动马达带动风机和油泵。
- 三相电机带动风机和油泵。
- 通过液压连接器来实现1段火/2段火空气流量调节，DACA版本和TBL 210P除外，它们是通过电动伺服马达调节.
- 控制盘包括燃烧器工作指示灯，启／停开关，故障指示灯.
- 印刷电路板进行电气连接连接，包括1段火/2段火选择按钮，进行电源和温控器连接的7孔插头和进行两段火控制的4孔插头.
版本按要求提供
- 风门关闭装置以减少炉内热量损失，以及生化柴油运行.
| 代码 |
型号 |
最小功率 (kW) |
最大功率 (kW) |
| 35710010 |
TBL 45 P 220 50Hz |
160,00 |
450,00 |
| 35710015 |
TBL 45 P 400 50Hz |
160,00 |
450,00 |
| 35710110 |
TBL 45 P DACA 50Hz |
160,00 |
450,00 |
| 35715410 |
TBL 45 P 220 60Hz |
160,00 |
450,00 |
| 35715420 |
TBL 45 P DACA 60Hz |
160,00 |
450,00 |
| 35750010 |
TBL 60 P 50Hz |
250,00 |
600,00 |
| 35750110 |
TBL 60 P DACA 50Hz |
250,00 |
600,00 |
| 35755410 |
TBL 60 P 60Hz |
250,00 |
600,00 |
| 35755420 |
TBL 60 P DACA 60Hz |
250,00 |
600,00 |
| 35800010 |
TBL 85 P 50Hz |
200,00 |
850,00 |
| 35800110 |
TBL 85 P DACA 50Hz |
200,00 |
850,00 |
| 35805410 |
TBL 85 P 60Hz |
200,00 |
850,00 |
| 35805420 |
TBL 85 P DACA 60Hz |
200,00 |
850,00 |
| 35850010 |
TBL 105 P 50Hz |
320,00 |
1050,00 |
| 35850110 |
TBL 105 P DACA 50Hz |
320,00 |
1050,00 |
| 35855410 |
TBL 105 P 60Hz |
320,00 |
1050,00 |
| 35855420 |
TBL 105 P DACA 60Hz |
320,00 |
1050,00 |
| 35900010 |
TBL 130 P 50Hz |
400,00 |
1300,00 |
| 35900110 |
TBL 130 P DACA 50Hz |
400,00 |
1300,00 |
| 35905410 |
TBL 130 P 60Hz |
400,00 |
1300,00 |
| 35905420 |
TBL 130 P DACA 60Hz |
400,00 |
1300,00 |
| 35950010 |
TBL 160 P 50Hz |
500,00 |
1600,00 |
| 35950110 |
TBL 160 P DACA 50Hz |
500,00 |
1600,00 |
| 35955410 |
TBL 160 P 60Hz |
500,00 |
1600,00 |
| 35955420 |
TBL 160 P DACA 60Hz |
500,00 |
1600,00 |
| 36000010 |
TBL 210 P 50Hz |
800,00 |
2100,00 |
| 36005410 |
TBL 210 P 60Hz |
800,00 |
2100,00 |
|
