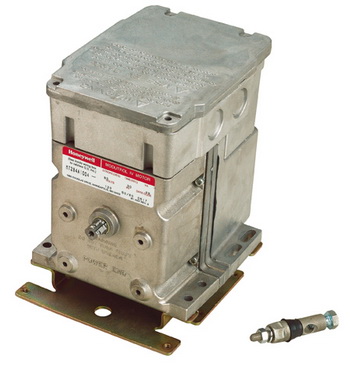

M7284系列伺服电机 - 霍尼维尔 honeywell - 伺服电机/执行器

Modutrol IV执行器控制信号表

型号	控制方式
M6184	二位置浮点
M6284	二位置浮点,带反馈电位计
M7284	4~20MA,1~5V
M9184 M9484	135欧姆电阻信号 M9484专用于燃烧安全控制系统

MODUTROL IV – 大中型燃烧器用风门执行器：

型号

力矩

全开时间

控制方式

辅助开关

其它

M6284A1048

17 Nm

30 秒

浮点,反馈

无

转角160度

M6284A1055

17 Nm

30 秒

浮点,反馈

无

转角90度

M6284C1010

17 Nm

30 秒

浮点,反馈

2 SPDT

转角90度

M7284A1004

17 Nm

30 秒

4-20mA

无

转角90度

M7284A1012

17 Nm

30 秒

4-20mA

无

转角160度

M7284C1000

17 Nm

30 秒

4-20mA

2 SPDT

转角90度

M7284Q1009

17 Nm

30 秒

4-20mA

2 SPDT

90度，零点可调

M7294Q1007

34 Nm

30 秒

4-20mA

2 SPDT

90度，零点可调

M9184A1035

17 Nm

30 秒

135 电阻

无

转角90度

MODUTROL IV – 系列执行器通用配件：

*198162GA*	内置变压器，220Vac – 24Vac
*7616BR*	执行器连杆
*7617ADW*	执行器连杆
*220738A*	万能连接固定底座
